Instalacja elektryczna w podłodze jak ją wykonać zgodnie z przepisami i bezpiecznie

• Instalacja elektryczna w podłodze musi spełniać wymagania norm i przepisów, aby zapewnić bezpieczeństwo użytkowania.
• Do prowadzenia przewodów w podłodze stosuje się specjalne rury osłonowe, peszle lub korytka, które chronią instalację przed uszkodzeniami mechanicznymi i wilgocią.
• Wybór odpowiednich materiałów – przewodów, izolacji i osłon – jest kluczowy dla trwałości i niezawodności instalacji.
• Montaż instalacji wymaga starannego planowania, uwzględnienia warstw konstrukcyjnych podłogi oraz późniejszego dostępu do przewodów.
• Integracja instalacji elektrycznej z systemem ogrzewania podłogowego wymaga szczególnych rozwiązań technicznych i zabezpieczeń.
• Problemy z wilgocią i uszkodzeniami mechanicznymi są najczęstszymi zagrożeniami, które można skutecznie minimalizować przy właściwym wykonaniu instalacji.
• Znajomość kosztów i porównanie instalacji w podłodze z tradycyjną instalacją podtynkową pomaga podjąć świadomą decyzję inwestycyjną.

Instalacja elektryczna w podłodze przepisy i normy

Najważniejsze wymagania prawne

Instalacja elektryczna w podłodze podlega ścisłym regulacjom prawnym oraz normom technicznym, których celem jest zapewnienie bezpieczeństwa użytkowników oraz trwałości instalacji. Podstawowym dokumentem odnoszącym się do tego tematu jest norma PN-IEC 60364, która definiuje zasady projektowania, wykonania i eksploatacji instalacji elektrycznych niskiego napięcia, w tym instalacji wbudowanych w posadzkę.

Z mojego doświadczenia wynika, że bardzo często niedocenianym aspektem jest konieczność stosowania dodatkowych zabezpieczeń przeciw wilgoci oraz zapewnienie odpowiedniej izolacji przewodów. Warunki techniczne budynków (WT 2021) również wskazują na obowiązek stosowania materiałów odpornych na uszkodzenia mechaniczne i czynniki środowiskowe.

W praktyce oznacza to, że prowadzenie przewodów elektrycznych bez odpowiedniej osłony (np. peszla) w warstwie podłogi jest niedopuszczalne. Instalacja musi być zaprojektowana tak, aby umożliwić dostęp do przewodów w przypadku konieczności naprawy lub modernizacji – stąd często stosuje się rury instalacyjne lub specjalne korytka, które pozwalają na bezpieczne i wygodne prowadzenie przewodów.

Bezpieczeństwo użytkowania i konserwacja

Bezpieczeństwo instalacji elektrycznej w podłodze to przede wszystkim ochrona przed porażeniem prądem, wilgocią oraz uszkodzeniami mechanicznymi. Zgodnie z normami, instalacja musi być uziemiona i posiadać zabezpieczenia różnicowoprądowe – zwłaszcza w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy kuchnie.

Z punktu widzenia konserwacji, instalacja w posadzce powinna być wykonana w sposób umożliwiający jej łatwe zlokalizowanie i ewentualną naprawę. W praktyce oznacza to dokumentowanie przebiegu przewodów oraz stosowanie osłon o wysokiej odporności na uszkodzenia.

Wielu właścicieli domów nie zdaje sobie sprawy, że niewłaściwie zabezpieczona instalacja podłogowa może prowadzić do poważnych uszkodzeń konstrukcji budynku lub nawet awarii elektrycznej. Dlatego stosowanie się do norm i przepisów jest kluczowe dla długoterminowego bezpieczeństwa.

Materiały i narzędzia potrzebne do wykonania instalacji

Przewody przeznaczone do prowadzenia w posadzce

Do instalacji elektrycznej prowadzonej w podłodze nie można stosować standardowych przewodów instalacyjnych przeznaczonych do prowadzenia w ścianach czy na powierzchniach suchych. Ważne jest, aby przewody miały izolację odporną na wilgoć oraz uszkodzenia mechaniczne. Najczęściej stosuje się przewody z izolacją typu PVC lub XLPE, które wykazują podwyższoną odporność na czynniki agresywne.

Z mojego doświadczenia wynika, że warto wybierać przewody o podwyższonej klasie odporności temperaturowej, zwłaszcza gdy podłoga będzie współpracować z systemem ogrzewania podłogowego. W takich przypadkach minimalna temperatura pracy przewodu powinna wynosić około 70°C.

Przewody do instalacji podłogowej powinny mieć odpowiedni przekrój, zwykle od 1,5 mm² do 2,5 mm² dla obwodów oświetleniowych i gniazdowych. Należy też pamiętać o kolorystyce oznaczeń przewodów zgodnie z obowiązującymi przepisami (fazy, przewód neutralny, ochronny).

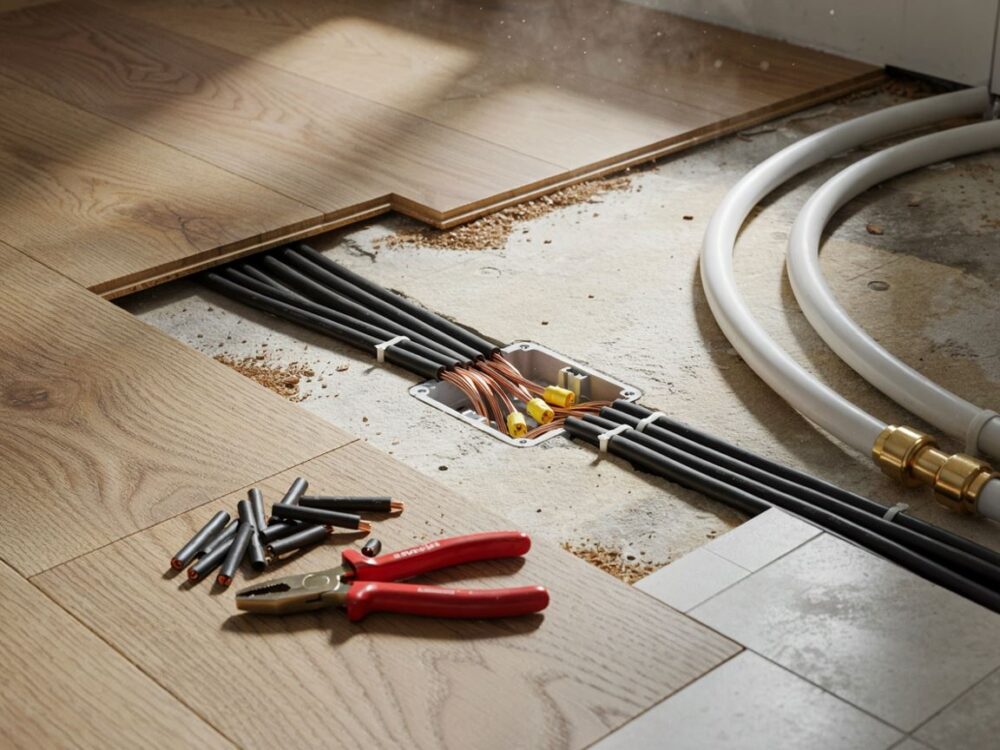

Rury, peszle i inne osłony zabezpieczające

Ochrona przewodów w podłodze realizowana jest za pomocą specjalnych osłon. Najpopularniejsze rozwiązania to:

• Rury instalacyjne (PCV, HDPE) – twarde rury, które chronią przewody przed uszkodzeniami mechanicznymi i działaniem wilgoci. Dają możliwość wymiany przewodów bez konieczności rozkuwania podłogi.
• Peszle – elastyczne osłony, które dobrze sprawdzają się przy prowadzeniu przewodów w miejscach o utrudnionym dostępie lub tam, gdzie wymagana jest większa elastyczność instalacji.
• Korytka instalacyjne – stosowane głównie w większych instalacjach, pozwalają na uporządkowane prowadzenie przewodów i łatwą konserwację.

Zabezpieczenia te muszą być szczelne i odporne na działanie wilgoci, a także instalowane z zachowaniem odpowiednich odstępów od innych instalacji, zwłaszcza wodnych i gazowych.

Montaż instalacji elektrycznej w podłodze krok po kroku

Planowanie i przygotowanie instalacji

Przed rozpoczęciem montażu instalacji elektrycznej w podłodze, niezbędne jest dokładne zaplanowanie przebiegu przewodów oraz rozmieszczenia punktów elektrycznych, takich jak gniazdka czy punkty świetlne. Należy uwzględnić warstwy konstrukcyjne podłogi, grubość posadzki oraz miejsca, gdzie podłoga może być narażona na większe obciążenia.

W praktyce najczęściej sporządza się rysunki techniczne i dokumentację fotograficzną przed instalacją, co ułatwia późniejszą konserwację oraz naprawy. Z mojego doświadczenia wynika, że warto zaznaczyć miejsca prowadzenia rur i peszli na planie budynku.

Przygotowanie obejmuje także zakup odpowiednich materiałów i narzędzi, takich jak nożyce do przewodów, wiertarka, poziomica, taśma izolacyjna oraz miernik elektryczny do testowania instalacji.

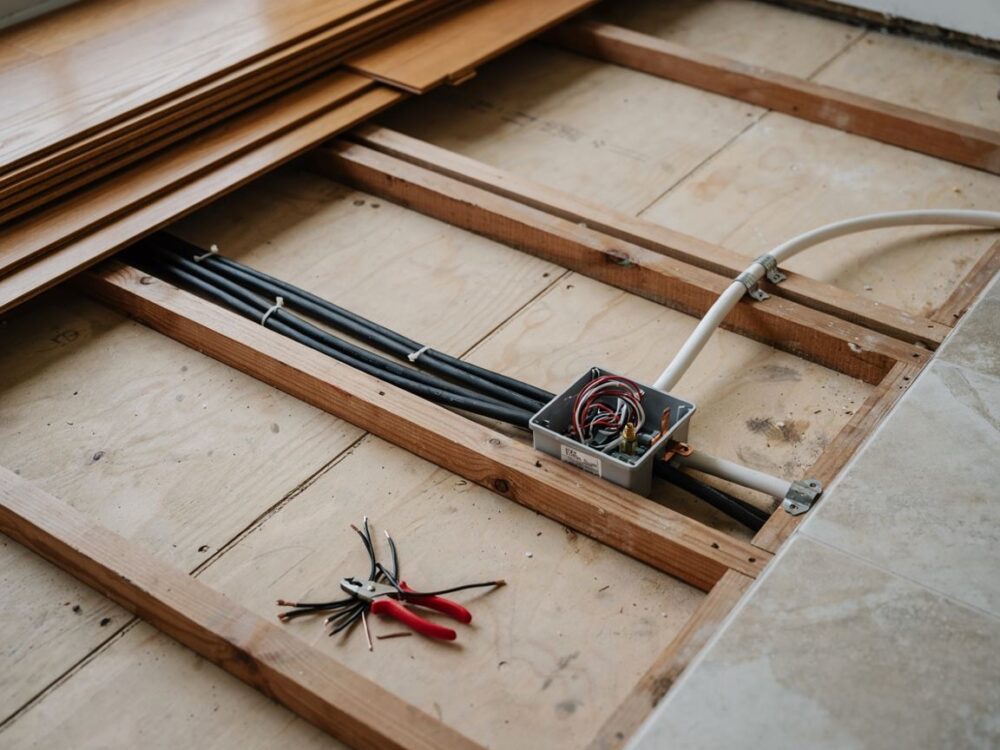

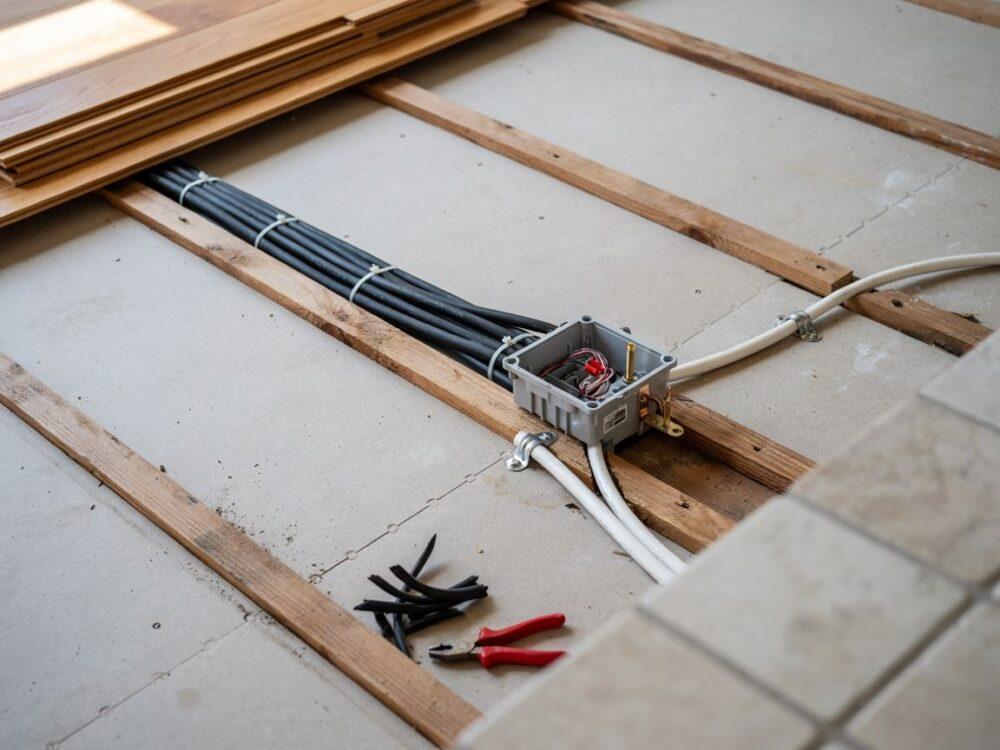

Układanie przewodów i osłon

Montaż rozpoczyna się od ułożenia rur osłonowych lub peszli w przygotowanych bruzdach lub specjalnych kanałach podłogowych. Przewody elektryczne przeciąga się przez te osłony, zachowując przy tym odpowiednie luzy i unikając ostrych zgięć, które mogłyby uszkodzić izolację.

Należy pamiętać o zachowaniu minimalnego odstępu między przewodami zasilającymi a instalacjami wodnymi lub grzewczymi – zgodnie z normami jest to zwykle co najmniej 50 mm.

Po ułożeniu przewodów i osłon dokonuje się ich przymocowania do podłoża, aby zapobiec przesuwaniu podczas wylewania posadzki. Z mojego doświadczenia wynika, że zastosowanie specjalnych uchwytów lub taśm montażowych znacząco ułatwia ten etap.

Testowanie i odbiór instalacji

Po zakończeniu montażu konieczne jest wykonanie testów elektrycznych, które potwierdzą poprawność wykonania instalacji oraz jej bezpieczeństwo. Podstawowe pomiary obejmują:

• Pomiar rezystancji izolacji przewodów
• Sprawdzenie ciągłości przewodów ochronnych
• Test działania zabezpieczeń różnicowoprądowych

Testy powinny być wykonane przed zalaniem posadzki, aby w razie wykrycia błędów możliwa była ich szybka naprawa bez konieczności rozkuwania podłogi.

Odbiór techniczny przeprowadza uprawniony elektryk lub inspektor nadzoru, który sporządza protokół odbioru instalacji. Dokumentacja ta jest ważna dla późniejszej eksploatacji i serwisu.

Typowe problemy i jak ich uniknąć

Zagrożenia spowodowane wilgocią

Wilgoć jest jednym z największych wrogów instalacji elektrycznej prowadzonej w podłodze. Może powodować korozję przewodów, uszkodzenia izolacji, a w konsekwencji zwarcia i zagrożenie porażeniem prądem.

Aby zminimalizować ryzyko, stosuje się:

• Szczelne rury i peszle z materiałów odpornych na wodę
• Dodatkową warstwę izolacji przeciwwilgociowej pod posadzką
• Prawidłowe uszczelnienia i zabezpieczenia miejsc przejść przez ściany lub dylatacje

W praktyce dobrym pomysłem jest także zastosowanie ochrony różnicowoprądowej RCD, która reaguje na awarie izolacji spowodowane wilgocią.

Uszkodzenia mechaniczne i sposoby zabezpieczenia

Instalacja w podłodze narażona jest na różne uszkodzenia mechaniczne, np. podczas wykonywania prac remontowych, przesuwania ciężkich mebli czy naturalnego osiadania budynku.

Aby temu zapobiec, należy:

• Stosować rury ochronne o odpowiedniej wytrzymałości, np. twarde PCV lub HDPE
• Unikać prowadzenia przewodów w miejscach narażonych na duże obciążenia mechaniczne bez dodatkowej ochrony
• Dobrze zabezpieczyć miejsca zakończeń i połączeń, stosując puszki instalacyjne odporne na wilgoć i uszkodzenia

Warto też wykonać pełną dokumentację przebiegu instalacji, co ułatwia lokalizację i naprawę uszkodzeń.

Instalacja elektryczna a ogrzewanie podłogowe

Integracja instalacji elektrycznej z systemem grzewczym

Jeśli planujesz ogrzewanie podłogowe elektryczne, instalacja elektryczna w podłodze musi być zaprojektowana i wykonana z uwzględnieniem oddziaływania temperatury na przewody. W praktyce oznacza to stosowanie przewodów o wyższej odporności temperaturowej oraz ich prowadzenie w sposób niezakłócający pracy systemu grzewczego.

Wielu fachowców zaleca również oddzielenie obwodów grzewczych od instalacji elektrycznej użytkowej, aby zminimalizować ryzyko zakłóceń i awarii.

Specjalne wymagania techniczne

Normy przewidują, że przewody elektryczne prowadzone w warstwie podłogowej blisko elementów grzewczych powinny mieć izolację klasy co najmniej Y lub Z, odporne na temperaturę do 90°C.

Dodatkowo, należy stosować zabezpieczenia, które chronią przed przegrzaniem oraz zabezpieczenia różnicowoprądowe o odpowiedniej czułości.

Montaż powinien uwzględniać również odpowiednie odstępy między przewodami grzewczymi a instalacją elektryczną, a także ochronę mechaniczną na całej długości.

Koszty instalacji elektrycznej w podłodze

Porównanie kosztów z tradycyjnymi rozwiązaniami

Instalacja elektryczna prowadzona w podłodze jest zwykle droższa niż tradycyjna instalacja podtynkowa ze względu na konieczność stosowania dodatkowych materiałów ochronnych oraz bardziej skomplikowany montaż.

Z moich obserwacji wynika, że koszt instalacji podłogowej może być o 20-40% wyższy, co wynika z:

• Zakupu rur osłonowych i peszli o podwyższonej odporności
• Konieczności precyzyjnego planowania i dodatkowych prac przygotowawczych
• Testów i odbioru technicznego

Jednak w przypadku połączenia instalacji elektrycznej z ogrzewaniem podłogowym, koszty mogą wzrosnąć jeszcze bardziej, ze względu na specjalistyczne wymagania techniczne i zabezpieczenia.

Czynniki wpływające na cenę

Na koszt instalacji w podłodze wpływają m.in.:

• Rodzaj i jakość przewodów oraz materiałów ochronnych
• Powierzchnia i skomplikowanie instalacji
• Rodzaj posadzki i warstw konstrukcyjnych podłogi
• Konieczność integracji z systemami ogrzewania lub automatyki budynkowej
• Koszty pracy fachowców i ewentualne koszty dokumentacji technicznej

Planując instalację, warto uwzględnić te elementy, aby uniknąć niespodzianek finansowych i zapewnić trwałość oraz bezpieczeństwo systemu.

Podsumowanie i najważniejsze wskazówki dla wykonawców

Instalacja elektryczna w podłodze to rozwiązanie wymagające starannego planowania, znajomości norm oraz wykorzystania odpowiednich materiałów i technik montażowych. Z mojego doświadczenia wynika, że kluczem do sukcesu jest:

• Przestrzeganie obowiązujących przepisów i norm (PN-IEC, WT 2021)
• Wybór przewodów o wysokiej odporności na wilgoć i temperaturę
• Stosowanie odpowiednich osłon, takich jak rury instalacyjne i peszle
• Dokładne planowanie trasy przewodów i dokumentowanie instalacji
• Prowadzenie testów i odbioru technicznego przed zamknięciem instalacji
• Zabezpieczenie instalacji przed wilgocią i uszkodzeniami mechanicznymi
• Uwzględnienie specjalnych wymagań przy integracji z ogrzewaniem podłogowym

Pamiętaj, że dobrze wykonana instalacja podłogowa to inwestycja na lata, która zapewni bezpieczeństwo oraz komfort użytkowania Twojego domu. Jeśli masz wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
